Sonda de corriente de carga rápida para pruebas de pilas de carga de CC
Mida las formas de onda de carga rápida de CC de alta corriente, la corriente del módulo de carga y la ondulación de salida con sondas de corriente CA/CC duraderas diseñadas para pruebas de electrónica de potencia.
Los sistemas de carga rápida de CC requieren una alta corriente de salida, una respuesta de protección rápida y una conversión de potencia estable. La medición de corriente debe abarcar tanto la magnitud de la corriente como los detalles de la forma de onda dinámica.
Desafíos en las pruebas de carga rápida de CC
Los sistemas de carga rápida de CC requieren una alta corriente de salida, una respuesta de protección rápida y una conversión de potencia estable. La medición de corriente debe abarcar tanto la magnitud de la corriente como los detalles de la forma de onda dinámica.
Alta corriente de salida
Corriente de salida desde cientos de amperios hasta más de 1000 A en cargadores de alta potencia.
Ondulación de corriente y transitorios
Es fundamental capturar con precisión la ondulación de corriente y el comportamiento transitorio de los módulos de potencia.
Verificación de protección
Verificación de la protección durante sobrecargas, sobretensiones de corta duración y simulación de fallas.
Pruebas de larga duración
Pruebas de envejecimiento y rodaje de larga duración para módulos de cargador.
Armarios compactos
Puntos de medición difíciles dentro de armarios compactos o alrededor de cables gruesos.
Complejidad de la integración
Integración segura de la medición en los flujos de trabajo de prueba de carga rápida sin interrupciones.
Cómo ayudan las sondas ACP

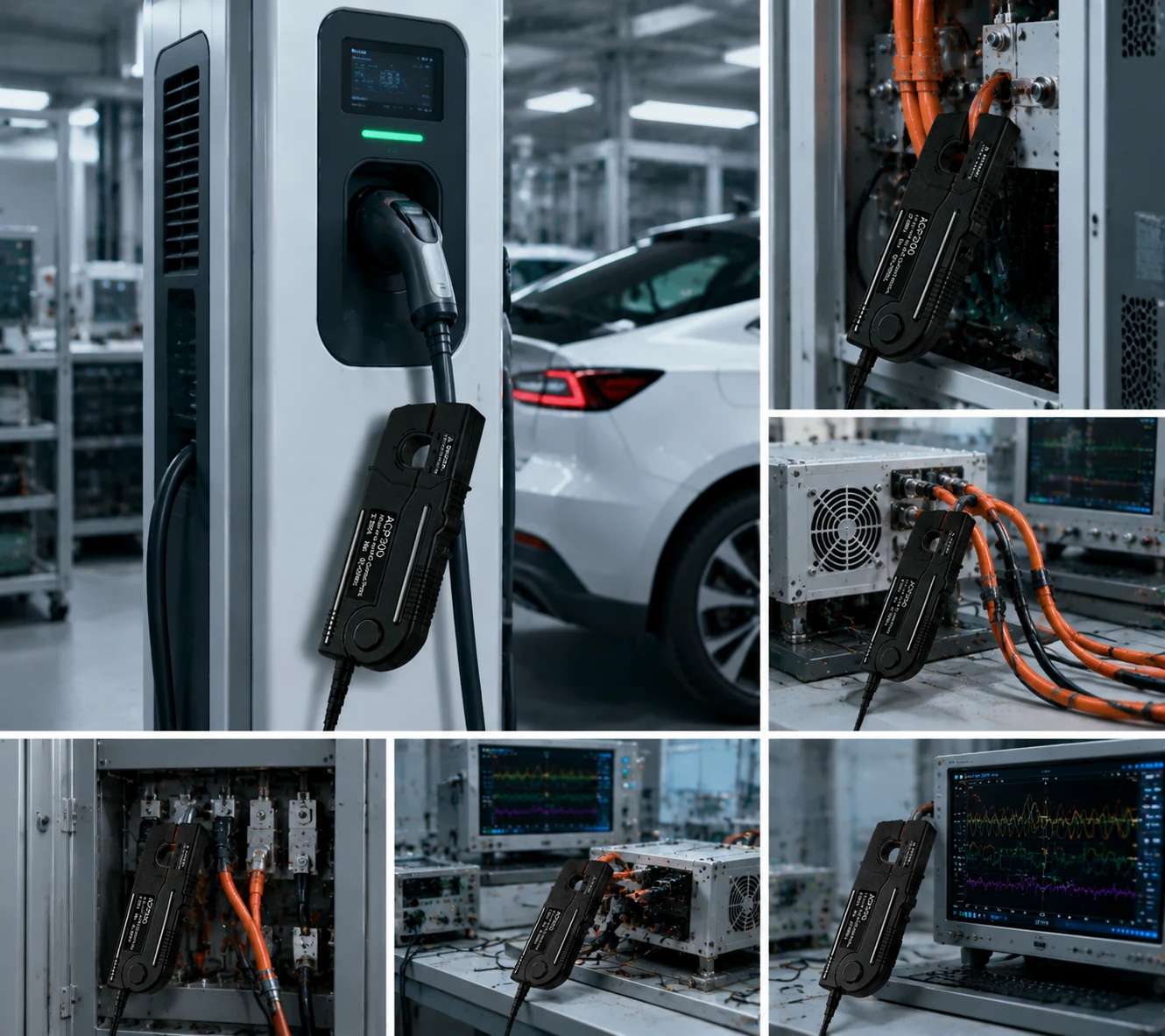

Las sondas de corriente CA/CC de la serie ACP ayudan a los ingenieros de cargadores a medir la corriente de salida y la corriente interna del módulo sin cortar cables ni interrumpir el sistema. Sus amplios rangos de corriente y su gran ancho de banda las hacen útiles tanto para la validación rutinaria como para la depuración a nivel de forma de onda.
Medición de salida de CC
Medición de la corriente de salida de CC en los puntos de carga y módulos de carga.
Captura de ondas y sobretensiones
Captura de ondas, sobretensiones y eventos de corriente transitorios.
Soporte de larga duración
Permite realizar pruebas de alta corriente y larga duración sin reducción de potencia.
Configuración simplificada
Reducción del cableado de la configuración de prueba mediante la alimentación directa del osciloscopio o la alimentación por USB Tipo-C.
Opciones de gama flexible
Ofrecemos opciones desde ±1000 A hasta ±3000 A y rangos personalizados cuando sea necesario.
Configuraciones personalizadas
Tamaño de mordaza, alcance, cable y ancho de banda personalizados para configuraciones de cargadores especiales.
Elija la sonda adecuada para realizar pruebas de carga de pilotes.
Para el desarrollo de módulos de carga, el ACP1000 suele ser el más adecuado. Para sistemas de carga ultrarrápida y pruebas de líneas de salida de alta corriente, el ACP3000 ofrece un mayor alcance.
Escenarios de prueba típicos
- Medición de la forma de onda de la corriente de salida de carga rápida de CC
- Pruebas de corriente del bus y del inductor del módulo de carga
- Análisis de la ondulación de salida y de la corriente transitoria
- Validación de la protección contra sobrecorriente y la respuesta a fallas
- Pruebas de envejecimiento y rodaje del gabinete del cargador
- Verificación de corriente de cables y conectores de alta corriente
- Solución de problemas de compatibilidad electromagnética (CEM) en módulos de alimentación conmutados
Parámetros y ventajas
| Capacidad | Ventaja de la serie ACP |
|---|---|
| Rango actual | ACP1000: ±1000A; ACP3000: ±3000A |
| Ancho de banda | CC–40 MHz para ACP1000; CC–30 MHz para ACP3000 |
| Tipo de medición | Medición de corriente alterna/continua y de corriente pulsada |
| Fuente de alimentación | Alimentación directa del osciloscopio o alimentación USB tipo C |
| Atenuación | Configuración automática, según la compatibilidad del osciloscopio. |
| Temperatura de funcionamiento | De -40 °C a +85 °C |
| Pruebas a largo plazo | Diseñado para escenarios de prueba de alta corriente y larga duración. |
| Durabilidad | Estructura de sensor estable para uso exigente en campo y laboratorio. |
Preguntas frecuentes
¿Qué modelo de ACP se debe utilizar para probar cargadores rápidos de CC?
Se recomienda el ACP1000 para numerosas pruebas de módulos de carga y corriente de salida. Se recomienda el ACP3000 para sistemas de carga ultrarrápida o puntos de prueba donde la corriente pueda superar los 1000 A.
¿Pueden las sondas ACP medir la corriente de salida de carga de CC?
Sí. Las sondas ACP son sondas de corriente CA/CC y se pueden utilizar para medir la corriente de salida CC, la corriente de rizado y la corriente transitoria.
¿Se puede utilizar la sonda durante pruebas de rodaje prolongadas?
Sí. Las sondas de la serie ACP están diseñadas para pruebas de alta corriente de larga duración y los datos del producto indican que no hay reducción de la frecuencia de corriente máxima.
¿Qué ocurre si el cable de carga es demasiado grueso?
Para requisitos especiales de diámetro de cable o disposición del armario, se puede configurar una sonda de corriente CA/CC personalizada con el tamaño de mordaza y la longitud de cable adecuados.
¿La sonda funciona con diferentes osciloscopios?
La serie ACP utiliza un diseño de adaptador reemplazable, pensado para admitir múltiples generaciones de interfaces de osciloscopio. Se recomienda verificar la compatibilidad con el modelo de osciloscopio de destino.
