Prender uma ponta de prova em um fio e ler a corrente no osciloscópio parece uma das tarefas mais básicas de bancada. É exatamente por isso que dá errado com tanta frequência. Leituras de corrente incorretas quase nunca se anunciam. Não há código de erro, nenhum aviso piscando, apenas uma forma de onda aparentemente limpa que, por acaso, está te enganando. Uma ponta de prova que apresenta uma leitura 2% acima do valor real em um teste de eficiência, ou uma que perde 5 mA de corrente de espera em algum ponto do seu próprio ruído, fornecerá um valor que você não tem motivos para duvidar.

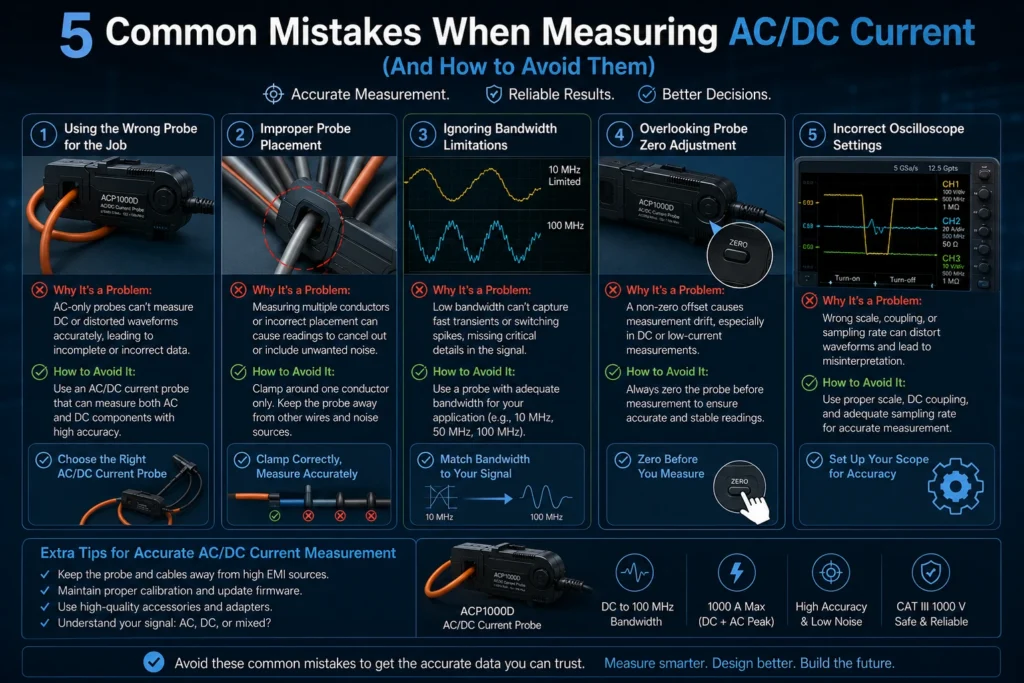

Aqui estão os cinco erros que mais confundem as pessoas e o que realmente resolve cada um deles.
1. Confiar no zero sem desmagnetizar
Qualquer ponta de prova com núcleo magnético possui memória, e não é uma memória boa. Se você aplicar uma corrente alta, submetê-la a uma sobrecarga ou simplesmente deixar uma corrente contínua no núcleo por um tempo, parte dessa magnetização permanecerá após a interrupção da corrente. Esse fluxo residual permanece no núcleo como um offset fixo e, silenciosamente, se soma a todas as medições subsequentes.
Geralmente, você não percebe. A ponta de prova mostra uma pequena corrente quando não há nada entre as garras, mas em um sinal CA grande, esse offset desaparece na confusão geral e ninguém nota. No entanto, ao mudar para uma pequena corrente CC ou um cálculo de eficiência preciso, esse offset embutido se torna um erro real sobreposto à sua leitura. A média não o altera, porque não é ruído. É um viés.
A desmagnetização é o processo de limpeza do campo magnético. A ponta de prova passa seu núcleo por um campo CA em decaimento, os domínios magnéticos retornam ao estado neutro e o offset desaparece. Muitos engenheiros consideram isso um recurso supérfluo para os mais exigentes. Não é. Sempre que uma ponta de prova tiver suportado uma carga pesada, sofrido uma sobrecarga ou simplesmente ficado guardada em uma gaveta desde o mês passado, desmagnetize-a e zere-a novamente antes de utilizá-la em medições abaixo da faixa de amperagem.
O verdadeiro motivo pelo qual as pessoas pulam essa etapa é porque é irritante. Se desmagnetizar significa desconectar a sonda, navegar por um menu e zerar manualmente, é a primeira coisa a ser descartada quando se está atrasado. Portanto, a solução honesta é deixar de tornar isso uma tarefa árdua, e é aí que uma sonda que desmagnetiza e zera com um único toque se mostra extremamente útil.
2. Escolher a sonda errada
Não existe uma sonda de corrente que faça tudo, e escolher o método de medição errado para o sinal em questão é provavelmente a maneira mais comum de obter uma resposta incorreta mesmo com um equipamento perfeitamente bom.
Sondas de efeito Hall Eles leem o próprio campo magnético, o que significa que funcionam até em corrente contínua (CC). Essa é a principal razão para se ter um. Eles mostram a corrente em regime permanente, a corrente de pico e a componente CC de um sinal misto que um sensor baseado em bobina não consegue detectar. A desvantagem é o offset que varia com a temperatura, um nível de ruído que precisa ser respeitado e uma largura de banda limitada bastante modesta em comparação com a oferecida pelas bobinas. Use-os em trilhas de alimentação CC, correntes de acionamento de motores, consumo de baterias, em qualquer aplicação onde a corrente contínua ou frequências lentas sejam relevantes.
Bobinas de Rogowski Enrole um núcleo de ar em torno do condutor e meça a velocidade de variação da corrente, em vez da corrente em si. A ausência de ferro significa ausência de saturação, o que permite que as bobinas sejam finas e flexíveis o suficiente para contornar uma barra de distribuição ou se encaixarem em uma placa compacta, além de suportarem picos de corrente elevados. A desvantagem, porém, é evidente: uma bobina de Rogowski não detecta corrente contínua (CC). Ela responde apenas a variações. Isso a torna excelente para transientes de comutação rápidos, correntes de comutação de IGBTs e SiC/GaN e grandes pulsos de corrente alternada (CA), mas completamente inútil em uma tensão CC constante.
transformadores de corrente Funcionam por indução também, então são igualmente insensíveis à corrente contínua (CC), mas o núcleo de ferro lhes confere boa sensibilidade e uma relação estável e bem definida em toda a faixa de corrente alternada (CA). São a ferramenta ideal para CA de frequência industrial e frequências médias, onde essa relação precisa ser mantida. Ao alimentá-los com CC, o núcleo tende à saturação, comprometendo a precisão.
A armadilha é pegar qualquer ponta de prova que já esteja presa à bancada em vez de perguntar o que realmente está presente no sinal. Um hábito simples evita a maior parte dos problemas: se houver algum conteúdo de corrente contínua ou de baixa frequência relevante, você precisa de um sensor Hall (ou um sensor de fluxo/híbrido); se for corrente alternada pura, especialmente rápida ou com picos altos, uma bobina de Rogowski ou um sensor de corrente contínua serão mais adequados. Escolher por hábito em vez de analisar o sinal é o que faz com que uma boa ponta de prova forneça um resultado ruim.
3. Supondo que sua largura de banda esteja adequada
A largura de banda é onde as medições falham, sem nunca parecerem como deveriam. Alimente uma sonda com uma transição rápida que atinge um pico de algumas dezenas de quilohertz e você ainda obterá uma forma de onda. Será apenas uma versão arredondada, reduzida e ligeiramente atrasada da forma de onda real, e como parece plausível, ninguém questiona.
O problema é que as formas de onda de corrente reais são repletas de harmônicos. Um conversor que opera a 100 kHz não gera uma onda senoidal de 100 kHz, e suas bordas carregam energia até a faixa dos megahertz. Ao medir isso com uma sonda cuja largura de banda se esgota antes dos harmônicos, as bordas ficam borradas, os picos são registrados com valores baixos, os tempos de subida se alongam e qualquer cálculo feito a partir dessa forma de onda — perda de comutação, di/dt, estimativas de EMI — herda toda a distorção.
Dois hábitos o manterão honesto. Primeiro, dimensione a largura de banda para o componente mais rápido que lhe interessa, não para a frequência fundamental. Uma boa regra é deixar uma largura de banda aproximadamente cinco vezes maior que a fundamental, para que você consiga capturar os harmônicos que realmente importam. Segundo, a largura de banda pertence a toda a cadeia de sinal, não apenas à sonda. A sonda, o amplificador e o osciloscópio, cada um à sua maneira, reduzem a largura de banda, e o resultado combinado é sempre pior do que o componente mais fraco do conjunto. Um osciloscópio rápido não compensará uma sonda lenta.
Fique atento também à redução de desempenho. Muitas sondas perdem largura de banda e captam defasagem de fase à medida que a corrente aumenta ou quando o fio fica deslocado para um dos lados das garras. Aquele valor principal na folha de dados foi obtido em condições ideais que provavelmente não serão reproduzidas em sua bancada.
4. Perda de pequenas correntes no nível de ruído.
Cada sonda tem um nível de ruído, uma linha de base de ruído de banda larga onde o sinal real e o ruído do instrumento se confundem. Em correntes altas, isso não importa. Em aplicações com sinais fracos, faz toda a diferença.
Tente medir alguns miliamperes de corrente em espera, o consumo quiescente de um sensor ou um caminho de fuga com uma ponta de prova cujo ruído de fundo esteja na casa das dezenas de miliamperes, e você já perdeu. O que retorna não é a corrente, mas sim o próprio ruído da ponta de prova com um sinal fraco oculto em algum lugar dentro dele. Aumentar a sensibilidade vertical do osciloscópio também não ajuda, porque amplifica o ruído junto com o sinal, resultando em uma faixa larga e difusa em vez de um traço legível.
Alguns fatores determinam esse limite mínimo efetivo: o ruído do próprio sensor, o ganho utilizado e a largura de banda de medição, já que uma largura de banda maior permite a entrada de mais ruído. É exatamente por isso que limitar a banda de um canal do osciloscópio pode melhorar drasticamente a qualidade de um sinal fraco. A capacidade da ponta de prova de bloquear interferências externas também é importante. O erro mais comum é escolher a ponta de prova apenas com base na corrente máxima nominal. Uma ponta de prova que suporta centenas de amperes é inútil com 5 mA se o ruído dela mascarar a leitura.
Corrija isso dimensionando a sonda para a menor corrente que lhe interessa, não para a maior, e procurando por um baixo nível de ruído e uma sensibilidade decente em baixas frequências na folha de especificações. Em seguida, ajuste a largura de banda de medição para o que o sinal realmente precisa, porque cada hertz extra é apenas mais ruído adicionado ao valor.
5. Zerar uma vez e esquecer a deriva
Mesmo uma sonda recém-desmagnetizada não permanece imóvel. Os sensores de efeito Hall, em particular, deslocam seu ponto zero com a temperatura; assim, a sonda que indicava um zero perfeito em um laboratório frio apresenta um pequeno desvio uma hora depois, quando tudo está aquecido. Em um teste longo, ou em um teste com variações de temperatura, essa deriva altera a linha de base, afastando-a do zero, sem que isso seja detectado.
O erro está em zerar a sonda uma única vez no início do dia e presumir que o valor se manterá. Ele não se mantém. Verifique novamente o offset sempre que a temperatura ambiente variar, após a sonda ter suportado uma carga pesada e antes de qualquer leitura em que o valor absoluto seja realmente importante. Em trabalhos com corrente contínua ou baixa frequência, um offset não compensado é um erro simples adicionado diretamente a cada ponto registrado.
O hábito é muito simples: zere a ponta de prova com o fio fora das garras (ou com a função de desmagnetização/zero automático ativada) imediatamente antes da medição que importa, e não horas antes. Quanto menor a corrente, mais prejudicial isso se torna.
Faça do jeito certo o jeito mais fácil.
Observe esses cinco pontos e você perceberá que eles não decorrem de uma engenharia ruim. Cada um deles é uma etapa que as pessoas já sabem que deveriam realizar, mas acabam pulando, porque é tediosa e o tempo está correndo. A desmagnetização é ignorada, a recalibração é adiada, a ponta de prova errada permanece conectada porque removê-la é trabalhoso. O problema nunca foi a falta de conhecimento. Foi a falta de precisão.
Esse é o argumento a favor de uma sonda construída para eliminar o atrito. Sonda de corrente Vasozk A função de desmagnetização e zeragem automática é combinada em um único botão. Assim, em vez de desencaixar o aparelho, navegar pelos menus e zerar manualmente, um único toque executa o ciclo de desmagnetização e define um novo zero em poucos segundos. A etapa que antes era descartada sob pressão de prazos se torna uma etapa que ninguém se importa, e esse é realmente o objetivo, já que um procedimento correto só é útil se as pessoas o seguirem de fato.
Isso volta a ser relevante no trabalho com sinais de baixa amplitude, como mencionado no quarto erro. O circuito de entrada do Vasozk é projetado com um baixo nível de ruído, de modo que as correntes quiescentes, o consumo em standby e as medições de fuga se mantêm acima do ruído de fundo, em vez de se perderem nele. Enquanto uma sonda de alta corrente de uso geral distorce um sinal de alguns miliamperes, criando uma faixa difusa, um projeto de baixo ruído mantém o traço limpo o suficiente para ser lido e confiável o suficiente para que o valor obtido seja levado em consideração.
Se você passa boa parte do tempo em bancada medindo corrente contínua (CC) precisa e correntes de baixo nível, vale a pena colocar uma sonda Vasozk ao lado do instrumento que você está usando atualmente e fazer a calibração diretamente: desmagnetize ambos, zere ambos, meça a mesma pequena corrente e veja quanto do sinal cada um realmente retorna. É nessa comparação lado a lado que geralmente se percebe a diferença entre uma medição cuidadosa e uma medição de sorte.
Resumindo
Medições de corrente exigem mais disciplina do que instinto. Desmagnetize antes de considerar o zero como verdadeiro. Escolha o método de medição adequado ao sinal: efeito Hall para corrente contínua e baixa frequência, efeito Rogowski ou um transformador de corrente para corrente alternada rápida. Certifique-se de que toda a cadeia de medição tenha largura de banda suficiente para captar os harmônicos relevantes. Verifique o nível de ruído antes de medir correntes muito baixas. E zere o sensor com frequência suficiente para evitar deriva. Fazendo tudo isso corretamente, o valor na tela finalmente terá o significado que você espera.
